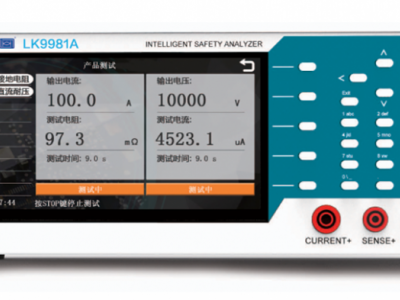

LK9981A是本公司针对光伏行业自动化测试设备配套而开发的一款高性能耐压绝缘接地连续性三合一综合测试仪。标配数据采集软件，支持U盘远程升级程序。 符合光伏标准IEC61215、IEC61730。
性能特点
功能完备：测试项目包括直流耐压、绝缘电阻、直流 接地导通电阻、电弧侦测、开路侦测等。
符合法规：符合UL1703-平板型太阳能组件安全认证标准和IEC61730-1光伏直流接地电阻测试要求。
量程：直流耐压输出至12000V, 绝缘电阻输出至6000V, 直流接地输出至100A/100mΩ,1kVA 输出容量，业内领先。
性能强大：触摸屏，精度高，基本安规精度1%;速度快。
直流耐压与接地电阻可以同步并行测试，速度倍增。
直流耐压快速放电功能。
接口丰富：带USB、LAN、RS232等多种接口。
支持USB条码枪，实现扫码启动、数据存储、条码绑定、信息上传等功能。在扫码启动后测试数据会自动与当前条码进行匹配，并能根据用户设定好的识别字段查询当前需要的测试程序，自动调取，并完成测试以及数据存储。
技术指标
直流耐压测试 | |
额定输出 | 12KVDC/10mA |
直流电压输出 | 范围：(100～12000)VDC,分辨率：1V,误差：±(1%×设定值+5V) |
直流电流测量 | 范围：0.0~350.0/300~3500μA3.00~10.00mA,分辨力：0.1/1μA/0.01mA,误差：±(1%×读数值+5个字) |
缓升时间 | 范围：0,(0.4~999.9)s,0为关， |
持续时间 | 范围：0,(0.5~999.9)s,0为无限长，分辨力：0.1s,误差：±1%×设定值+1个字 |
电弧侦测 | 1~9(9最灵敏),0表示关电弧功能 |
电流补偿 | (0~200.0)μA,自动 |
放电时间 | ≤200ms |
绝缘电阻测试 | |
额定输出 | 6000VDC/200GΩ |
直流电压输出 | 范围：(100～6000)VDC,分辨率：1V,误差：±(1%×设定值+5V) |
电阻上下限设置 | 范围：1.0MΩ~200000MΩ,上限包含无上限设定 |
绝缘电阻测量 | 范围：0.100MΩ~50.00GQ,分辨力：0.001MΩ /0.01MΩ/0.1MΩ /0.001GQ /0.01GQ 误差：100V~499V:0.100MΩ~2.000GΩ,±(5%×读数值+2字) 500V~6000V:0.100MΩ~999.9MΩ,±(2%×读数值+2字)1 1.000GΩ~9.999GΩ:±(5%×读数值+2字) 10.00GΩ~200.00GΩ:±(15%×读数值+2字) |
缓升时间 | 范围：0,(0.1~999.9)s,0为关， |
延判时间 | 范围：0,(0.5~999.9)s,0为无限长，分辨力：0.1s,误差：±1%×设定值+1个字 |
接地电阻测试 | |
额定输出 | 电流最大100A,电阻最大600mΩ,开路电压低于12V |
输出电流 | 范围：(2.0A~100.0A)AC,分辨率：0.1A,误差：±(1%×设定值+2个字) |
电流波动 | ≤0.4%×设定值/分钟 |
输出电压 | 范围：(3.0~10.0)VAC,分辨力：0.1V,误差：±(1%×设定值+2个字),开路情况下 |
输出频率 | 50Hz/60Hz,精度：±0.1Hz测量误差：<100mΩ,±(1%×设定值+1mΩ);≥100mΩ,±(1%×设定值+2个字) |
测试时间 | 范围：0,(0.5~999.9)s,0为无限长，分辨力：0.1s,误差：±1%×设定值+1个字 |
输入电源 | AC,220V±10%,50Hz±5%,10A |
外型尺寸(mm) | 430(W)×132(H)×470(D) |
