产品概述
该系列产品主要适用于各类型家用电器、小家电生产 线、实验室。
测试项目
交流耐压、直流耐压(选配)、绝缘电阻、接地电阻、 泄漏电流、空载功率
本系列仪器均标配PLC、RS232、 报警灯接口
标配产品随附件
电源线×1、30A测试钳×1、测试盒×1、
测试电源输入线×1、保险管×1、使用说明书×1
选购配件
报警灯、脚踏开关、配套变频电源、工业计算机、 系统控制软件
尺寸
435W×134.8H×550D
W435mm 含侧面螺栓
H134.8mm 不含底角(底角15mm)
D550mm 含接线柱(30mm)
主要特点
5.7寸蓝背景液晶显示屏，数据显示直观清晰。
满足CCC、IEC、EN、VDE、BS、GS、UL等电气安 全通用规范标准要求。
选配工业计算机系统，增加条码扫描器后即可实现自 动化控制及数据录入，构建生产数据管理平台，可融入生产管理系统。
选配变频电源，组成自动测试系统，实现测试电源自动调整输出，无需人工干预，保证测试结果真确。
选配USB数据接口无限量存储测试条件和测试结果。
高达100组测试条件记忆，每组8个测试步骤，每组可单独设置规格型号，方便查找。
速度快：测试仪器控制核心采用ARM高速处理器，数据处理全面快速，标准测试项目8秒即可完成。
精度高：安规测试精度高达3%。
耐压电压可进行缓升、缓降设置，上下限报警功能。
数字化闭环反馈控制方式，全自动调压模式，输出电压/电流自动修正，且不受外界电网波动影响，保证测试的准确性。
接地电阻测试项目可选择电压、电阻两种判断模式， 满足不同国家/行业标准要求。
技术指标

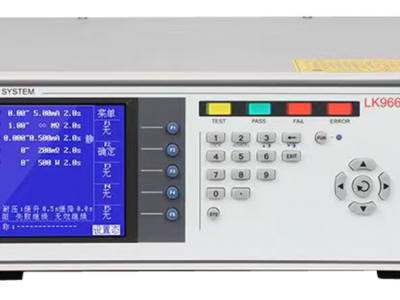

型号 | LK9661 |
测试项目 | 交流耐压、直流耐压(选配)、绝缘电阻、接地电阻、泄漏电阻、空载功率 |
数据存储方式 | USB存储(选配)-LK9661A型 |
内置电源 | 无(泄漏、功率测试由外部提供测试电源) |
交流耐压 | |
输出电压设定范围/精度 | AC 200~5000V ±(3%×设定值+5个字) |
击穿电流测量范围/精度 | 0.10~25.00mA ±(3%×显示值+5个字) |
击穿电流预置报警范围 | 上限：0.10~25.00mA;下限：0.00~5.00mA |
测试时间范围/分辨率 | 1~300s 1s/步 |
电弧侦测 | 选配，1~9级(9级为最高灵敏度) |
直流耐压(LK9661D) | |
输出电压设定范围/精度 | DC 200~5000V ±(3%×设定值+5个字) |
击穿电流测量范围/精度 | 0.10~10.00mA ±(3%×显示值+5个字) |
击穿电流预置报警范围 | 0.10~10.00mA |
绝缘电阻 | |
输出电压设定范围/精度 | DC 500/1000V±(3%×读数+5个字) |
绝缘电阻测量范围/精度 | 1~2000MΩ≤100MΩ:±(5%×显示值+3个字)>100MΩ:±(8%×显示值+8个字) |
绝缘电阻报警设定范围 | 上限：0~2000MΩ;下限：1~2000MΩ |
测试时间范围/分辨率 | 1~300s 1s/步 |
接地电阻 | |
接地电流输出范围/精度 | AC 5.0~32.0A±(3%×设定值+5个字) |
接地电阻测量范围/精度 | 10.0~600mΩ±(3%×显示值+5个字) |
接地电阻报警设定范围 | 上限：5~10A:10.0~600mΩ;11~25A:10.0~300mΩ;26~30A;10.0~200mΩ; 下限：0.0~100mΩ |
测试时间范围/分辨率 | 1~60s 1s/步 |
泄漏电流 | |
输出电压 | 1.06倍的额定电压(外部提供) |
泄漏类型设定 | 动态泄漏、静态泄漏，可选配内置三种人体网络，自由切换，可订制任意人体网络 |
输出电压测量范围/精度 | AC 50~280V±(0.5%×显示值+2个字) |
泄漏电流测量范围/精度 | 0.05~20.00mA ±(3%×显示值+10μA) |
泄漏电流设定报警范围 | 上限：0.05~20.00mA;下限：0.01~5.00MA |
测试时间范围 | 1~300s 1s/步 |
空载功率 | |
输出电压 | 1.0倍的输入电压(外部提供) |
输出电压设定范围/精度 | AC 50~280V ±(0.5%×显示值+2个字) |
输出电流测量范围/精度 | AC0.20~30.00A ±(0.5%×显示值+2个字) |
有功率测量范围/精度 | 30~6000W ±(0.5%×显示值+5个字) |
功率设定报警范围 | 上限：3~6000W下限：0~6000w |
测试时间范围/分辨率 | 1~300s 1s/步 |
